赤外線リモコン受信モジュール GP1UXC41QS†

• 販売元情報ページ

配線†

受信部(半球の突起)を正面に向けて･･･

プログラミング†

リモコンの赤外線を検出したときにLOW, 検出しないときにHIGHが出力される。 リモコンから送信されるデータはパルスの幅とパルス間の間隔で0, 1を表している。 以下にテレビのリモコンで使われるフォーマット の一つであるNECフォーマットのデータを表示するプログラム例を示す。

const int pin = 2;
void setup() {
  pinMode( pin, INPUT );
  Serial.begin( 115200 );
}
unsigned long last, code;
unsigned int custom;
unsigned char data;
void loop() {
  while ( 1 ) {
    while ( digitalRead( pin ) );     // 赤外線パルスを待つ
    last = micros();                  // パルスの時間を計測開始
    while ( !digitalRead( pin ) );    // 赤外線パルスの終了を待つ
    if ( micros() - last > 8400 ) break;
                                      // パルス幅が8.4msより大きければ、符号の始まり
  }
  last = micros();                    // 次のパルスまでの時間を計測
  while ( digitalRead( pin ) );
  if ( micros() - last < 4200 ) {     // 次のパルスまでの時間が4.2ms未満ならば、「リピート」
    Serial.println( "Repeat" );
  } else {
    code = 0;                         // 符号はcodeに入る
    for ( int i = 0; i < 32; i++ ) {  // 符号は32ビットなので、32回繰り返す
      code >>= 1;                     // 符号は下位ビットが先頭なので、右にシフトしていく
      while ( !digitalRead( pin ) );  // 赤外線パルスの終了を待つ
      last = micros();                // 次のパルスまでの時間を計測
      while ( digitalRead( pin ) );
      if ( micros() - last > 1400 ) code |= 0x80000000;
                                      // 次のパルスまでの時間が1.4msより大きければ"1"なので、符号の最上位ビットを1にする
    }
    custom = code & 0xff;             // 符号のうち始めの16ビットがカスタマコード
    data = (code >> 16) & 0xff;       // 次の8ビットがデータ
    Serial.println( "custom=" + String( custom, HEX ) + " data=" + String( data, HEX ) );
                                      // カスタマコードとデータを16進数で出力
  }
  while ( !digitalRead( pin ) );
}

簡易版†

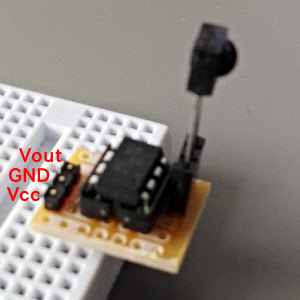

リモコン受信モジュールと上記プログラムを書き込んだちびコンピュータ ATtiny.を組み合わせて簡単にリモコンを受信できるようにしました。読み込んだリモコンのコードをSerial通信で送信します。送信速度は38400bps。

配線は、奥から

簡易版のプログラミング†

リモコンで押されたボタンのコードをシリアルモニタに表示するプログラム例を示します。シリアルモニタの速度を38400bpsにしてください。

void setup(){
  Serial.begin( 38400 );  // 38400bps
}
void loop(){
  unsigned char c;
  while( Serial.available() ){
    c = Serial.read();
    Serial.println( c, HEX );
  }
}

NECフォーマットを採用するいくつかのメーカーのリモコンコード(data)の例(16進数)†
